ABB變頻器維修

變頻器我用的比較多的是ABB的變頻器，其優點是設置簡單，使用簡單，應用宏會設定一些默認參數，只需要調整一些實際參數即可。

一、選型問題：

ACS510變頻器是風泵專用的變頻器，即一般所說的輕載變頻器。功率范圍較大，為1.1KW-110KW，相對于其他型號變頻器經濟實惠，控制方式更具針對性。

一般選型完畢后還需要選擇控制面板，控制面板有兩種，一種是數字化的，只有代碼顯示價格較便宜，另外一種是中文顯示的，對于熟悉代碼的設計人員可以選擇數字化面板，而對于不熟悉的設計人員可選擇中文面板，中文面板不僅有代碼顯示，還有簡要說明。

控制面板可安裝于變頻器上，也可使用通訊線（本質上是網線）將面板接至控制盤柜門上，方便調試及參數設置。

三、變頻器參數設定：

9901（語言選擇）=1（中文）

9902（應用宏選擇）=1（標準宏）

9905（電機額定電壓）=電機名牌數據

9906（電機額定電流）=電機名牌數據

9907（電機額定功率）=電機名牌數據

9908（電機額定轉速）=電機名牌數據

1001（外部命令）=1（DI1得電=啟動，DI1失電=停止，對應端子短接線圖）

1003（轉向）=1（1=正轉-方向固定為正轉）

1103（給定值1選擇）=1（AI1 =給定來自AI1，對應端子短接線圖）

1104（給定值1最小值）=0HZ（可根據實際工藝要求及電機銘牌填寫）

1105（給定值1最大值）=50HZ（可根據實際工藝要求及電機銘牌填寫）

1105（給定值1最大值）=50HZ（可根據實際工藝要求及電機銘牌填寫）

1301（AI1低限）=20%，注意，這個低限是指控制電流的低限，因為采用4~20mA信號控制變頻器，則4mA為低限，因為該信號可選范圍為0~20mA，計算低限應為4mA/20mA*100%=20%。

1302（AI1高限）=100%，同理，計算高限應為20mA/20mA*100%=100%，

1402（繼電器2輸出）=2（運行-變頻器運行時繼電器動作，對應端子接線圖RO2）

1403（繼電器3輸出）=4（故障-變頻器故障時繼電器動作，對應端子接線圖RO3）

1501（AO1賦值）=可選101~145，分別對應頻率、電流、轉速等，選擇需要的參數即可。

1502（AO1賦值低限）=20%，同理AI1計算方式。

1503（AO1賦值高限）=100%，同理AI1計算方式。

1504（AO1最小值）=4mA，信號范圍最小值。

1505（AO1最大值）=20mA，信號范圍最大值。

至此所有使用的變頻器端子定義設置完畢，即可調試試運行。

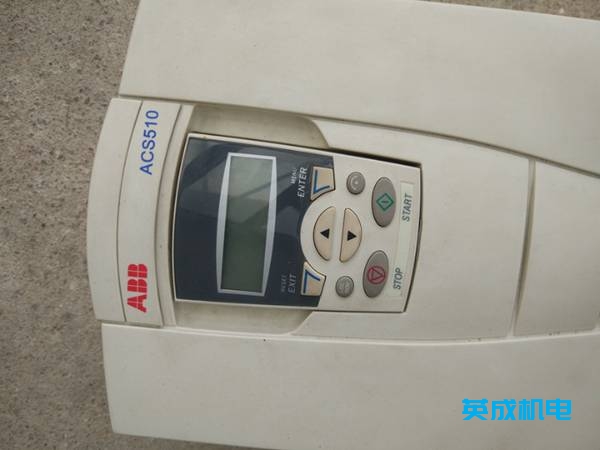

從一個客戶拿過來一臺ABB的變頻器ACS510系列，電壓是380V的，功率為45KW。功率稍微有一點點在，型號是：ACS510-01-088A-4，故障說是通電顯示88888 不能正常的工作。然后我就先對這個變頻器進行檢測，看下是什么具體問題。檢測時，無論是什么情況，都是要先檢查輸入模塊和輸出模塊，不管是什么問題，這兩個都是要檢測，這都是為上電做好一個好的準備。

ABB變頻器維修

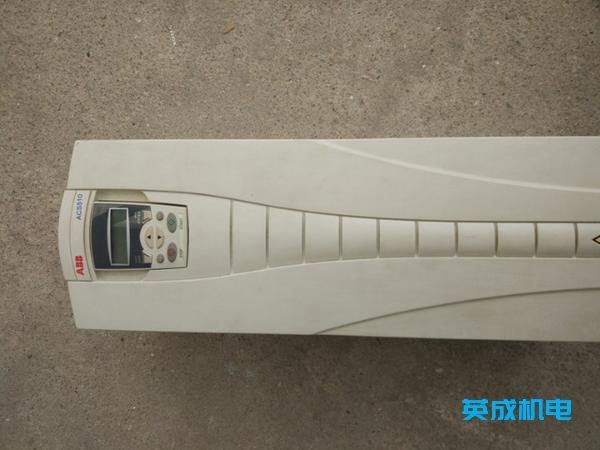

這次跟我往常一樣，先測量輸入整流模塊，測量發現正常，這兩個沒有短路，再測量輸出IGBT模塊，測量結果顯示也沒有短路，阻值也都是正常的。于是再試著通入交流380V的電，在上電之后，我發現情況跟這個客戶說的是一樣的，變頻器的顯示面板一直在閃88888，好像是說我要發發發一樣，哈哈哈。

ABB變頻器維修

于是把外殼拆開來繼續通電測量，對驅動板的電壓量了一下，發現驅動板的電壓也顯示不正常，電壓跳動得很厲害。從這個判斷應該是開關電源有問題，或者說是是驅動板哪里有短路的情況，還有一種上可能就是主板短路，這種情況也存在的。

經過一番細心的檢查，發現是驅動板的電源帶負載能力不行，我就更換了驅動板相關損壞元件，更換后，通電試機顯示正常，再切換到本地運行時，三相的輸出電壓也平衡，輸出平衡之后就可以帶電機測試了，帶電機測試了半小時，沒有問題，這樣，ABB變頻器維修算是完成。
